貴港加固公司m.hongxingty.com認為國內(nèi)外修補裂縫的方法很多，歸納起來主要有以下三大類：

1.開槽法修補裂縫

該法適合于修補較寬裂縫大于0.5mm，材料的配合比為：采用環(huán)氧樹脂：聚硫橡膠：水泥：砂＝10：3：12.5：28.首先用人工將曬干篩后的砂、水泥按比例配好攪拌均勻后，將環(huán)氧樹脂聚硫橡膠也按配比拌勻。然后摻入已拌好的砂、水泥當中，再用人工繼續(xù)攪拌。最后用少量的丙酮將已拌好的砂漿稀釋到適中稠度（約0.4斤丙酮就可以了）。及時將已拌好的改性環(huán)氧樹脂砂漿用橡膠桶裝到已鑿好洗凈吹干后的混凝土鑿槽內(nèi)進行嵌入。從砂漿開始拌和到嵌入混凝土縫內(nèi)，一組砂漿的整個施工過程需要30分鐘左右完成。嵌入后的砂漿養(yǎng)護即砂漿嵌入縫槽內(nèi)處理好后兩小時以內(nèi)及時用毛氈、麻袋將聚硫橡膠改性環(huán)氧樹脂砂漿進行覆蓋，待完全初凝后，開始用水養(yǎng)護。

2.低壓注漿法修補裂縫

低壓注漿法適用于裂縫寬度為0.2mm~0.3mm的混凝土裂縫修補。修補工序如下：裂縫清理—試漏—配制注漿液—壓力注漿—二次注漿—清理表面。

當裂縫數(shù)量較多時，先要在裂縫位置上貼醫(yī)用白膠布，再用窄毛刷沾漿沿裂縫來回涂刷封縫，使裂縫封閉，大約10分鐘后，揭去膠布條，露出小縫，粘貼注漿嘴用鍵包嚴。固化后周邊可能有裂口，必須反復用漿補上，以避免注漿漏漿。注漿操作一般在粘嘴的第二天進行，若氣溫高的話，半天就可注漿。操作時先用補縫器吸取注漿液，插入注漿嘴，用手推動補縫器活塞，使?jié){液通過注漿嘴壓入裂縫，當相鄰的嘴中流出漿液時，就可拔出補縫器，堵上鋁鉚釘。一般由上往下注漿，水平縫一般從一端到另一端逐個注漿。為了保證漿液充滿，在注漿后約半小時可以對每個注漿嘴再次補漿。

3.表面覆蓋法修補裂縫

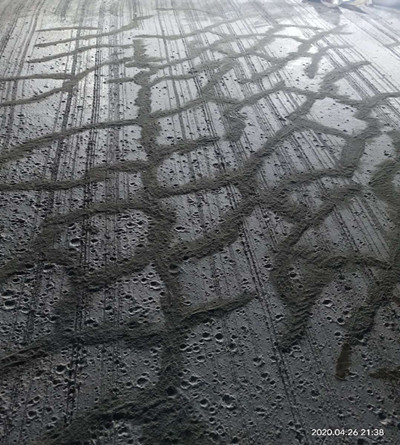

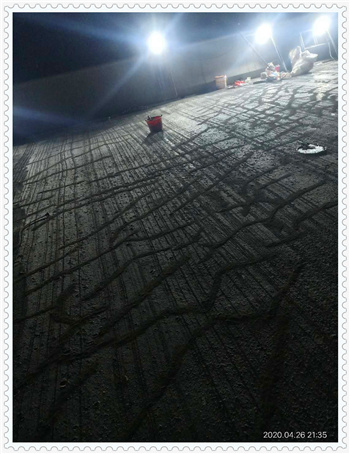

這是一種在微細裂縫（一般寬度小于0.2mm）的表面上涂膜，以達到修補混凝土微細裂縫的目的。分涂覆裂縫部分及全部涂覆兩種方法，這種方法的缺點是修補工作無法深入到裂縫內(nèi)部，對延伸裂縫難以追蹤其變化。

表面覆蓋法所用材料視修補目的及建筑物所處環(huán)境不同而異，通常采用彈性涂膜防水材料，聚合物水泥膏、聚合物薄膜（粘貼）等。施工時，首先用鋼絲刷子將混凝土表面打毛，清除表面附著物，用水沖洗干凈后充分干燥，然后用樹脂充填混凝土表面的氣孔，再用修補材料涂覆表面。

貴港加固公司裂縫的防治措施

由于水化熱產(chǎn)生的升溫較高、降溫幅度大、速率快，使混凝土產(chǎn)生較大的溫度和收縮應力是導致混凝土產(chǎn)生裂縫的主要原因。因此，為防治水化熱引起的裂縫，施工前應計算升溫峰值、內(nèi)外溫差及降溫速率，制定相應的技術(shù)措施，防止和控制溫度裂縫，確保工程質(zhì)量。

1. 降低混凝土入模溫度

（1）降低原材料進入攪拌機的溫度如夏季在水箱內(nèi)加冰塊，降低水溫；粗骨料遮陽防曬，并灑冷水降溫；細骨料遮陽防曬；散裝水泥提前儲備，避免新出廠水泥溫度過高。采取以上措施最大限度降低混凝土出機溫度。

（2）夏季，混凝土運輸車加保溫套或?qū)摅w噴淋冷水降溫。混凝土泵送管道遮陽防曬。

（3）混凝土澆筑作業(yè)面遮陽，減少混凝土冷量損失。

貴港混凝土加固降低混凝土水化熱

（1）選擇中低熱品種水泥，優(yōu)先選用礦渣硅酸鹽水泥。

（2）利用混凝土后期強度用，R60或R90替代R28作為設(shè)計強度。

（3）摻人一定比例的粉煤灰。

（4）摻人高效減水劑。

（5）摻加緩凝劑。

貴港加固摻UEA膨脹劑

摻人UEA膨脹劑，在最初14天潮濕養(yǎng)護中，使混凝土體積微膨脹，補償混凝土早期失水收縮產(chǎn)生的收縮裂縫。

加固公司采用二次抹壓技術(shù)

混凝土大模振搗，表層刮平抹壓1~2小時后，即在混凝土初凝前在混凝土表面進行二次抹壓，消除混凝土干縮、沉縮和塑性收縮產(chǎn)生的表面裂縫，增加混凝土內(nèi)部的密實度。但是，二次抹壓時間必須掌握恰當，過早抹壓沒有效果；過晚抹壓混凝土已進入初凝狀態(tài)，失去塑性，消除不了混凝土表面已出現(xiàn)的裂縫。

貴港碳纖維加固公司混凝土自然養(yǎng)護

1、保濕養(yǎng)護混凝土表面經(jīng)過二次抹壓后，立即覆蓋塑料薄膜，防止表面水份蒸發(fā)，保持混凝上處于潮濕狀態(tài)下養(yǎng)護。特別是對于摻入UEA膨脹劑的混凝土，在最初14天內(nèi)，必須潮濕養(yǎng)護，方能促使膨脹劑充分發(fā)揮膨脹作用。

2、保濕養(yǎng)護根據(jù)混凝土絕熱溫升計算，確定中心最高溫度，按溫控技術(shù)措施，確定養(yǎng)護材料及覆蓋厚度和養(yǎng)護時間。

保溫養(yǎng)護的目的：①減少混凝土表面熱擴散，減少內(nèi)外溫度；②延緩散熱時間，控制降溫速率，有利于混凝土強度增長和應力松馳，避免產(chǎn)生貫穿裂縫。養(yǎng)護一般不少于15天。

3、在常溫季節(jié)，混凝土終凝后也可采取蓄水養(yǎng)護的辦法，替代前兩種保濕保溫養(yǎng)護辦法。根據(jù)混凝土內(nèi)外溫差數(shù)據(jù)，及時調(diào)整蓄水高度，也能收到預期效果。
